Из скандинавских стран с холодным климатом к нам пришла интересная технология устройства фундамента, предназначенного для сложных грунтов. Называется этот тип «шведская плита» или «утеплённая шведская плита».
Особенностью этого типа основания является скрытие всех инженерных коммуникаций в массиве основания дома, повышенная теплоизоляция и относительная лёгкость его сооружения.
Что такое шведский фундамент?
Фактически он напоминает обычный плитный, «плавающий» фундамент со всеми его достоинствами, но с дополнительными элементами, которые делают основание «шведская плита» практичным и экономичным в долгосрочной перспективе.
Утеплённое основание не даёт холоду от грунта проникать внутрь помещений через пол, а встроенная в него система водяного обогрева пола первого этажа существенно снижает расходы на отопление дома. Фундамент «шведская плита» применяют обычно при индивидуальном строительстве при высоте здания 3 этажа и меньше.Несмотря на то, что само изготовление этого типа основания здания обойдётся дороже строительства обычного монолитного плитного фундамента, со временем его обладатели оценят его способность уменьшать расходы на отопление жилища.

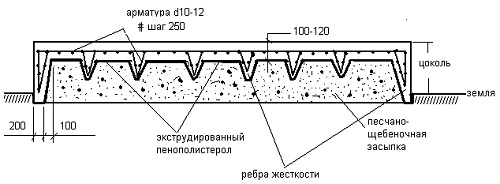

Шведская плита — технология изготовления
Вот основные этапы сооружения «утеплённой шведской плиты»:
В земле готовится неглубокий котлован, как правило, не глубже 50 см.
На дно котлована насыпается песок, слоем примерно 15 см. Сверху на слой песка укладывается синтетический материал геотекстиль.
По периметру будущего фундамента устанавливаются бортовые элементы из пенополистирола. В процессе сооружения они выполняют функцию несъёмной опалубки, а в дальнейшем — функцию теплоизоляции боковых поверхностей фундаментной плиты.
Прокладываются трубы отопления, канализации, горячей и холодной воды, монтируется дренажная система.
Поверх засыпается 15 сантиметровый слой гравия.
Сверху на гравий укладываются плиты из полистирола (примерно 10 см), затем гидроизоляция и сверху ещё один слой из плит полистирола (также 10 см).
Монтируются трубы (не металлические!), которые будут впоследствии выполнять функцию водяного тёплого пола. В процессе изготовления трубы накачиваются воздухом, чтобы они не были смяты при заливке бетонной смеси.
На подставках монтируется арматурный каркас будущего основания.
Вся конструкция заливается бетонной смесью и после застывания бетона аккуратно шлифуется.
В результате получается монолитное основание для будущего строения. Все инженерные коммуникации спрятаны в монолитном массиве. Выполнена надёжная теплоизоляция от грунта снизу. Готова система водяного тёплого пола, которая равномерно прогревает фундамент и не даёт грунту вспучиваться, а обитателям первого этажа здания предоставляет комфортный пол.
Кстати, верхняя поверхность уже готова, как черновой пол и на неё можно укладывать напольное покрытие первого этажа здания. Вместе с тем, у некоторых специалистов-строителей данный тип фундамента вызывает ряд вопросов:
Как быть в случае, когда нужно заменить или отремонтировать водопроводные или канализационные трубы? Ведь они вмурованы в железобетонный массив.
Как поведёт себя полистирол через 20-30 лет эксплуатации? Не просядет ли? Сохранит ли свои теплоизоляционные свойства?
Достаточно ли сравнительно тонкого (10 см) слоя бетона для надёжности и прочности конструкции? Ведь обычный плитный фундамент имеет толщину 20-30 см.
Однако, опыт Швеции и Финляндии, где дома с подобным типом строят уже не один десяток лет, убеждает нас в том, что в наших, менее суровых климатических условиях, проблем с фундаментом «шведская плита» быть не должно.
Вопросы и ответы
Как укладывать коммуникации под «шведскую плиту»?
Укладывание коммуникаций происходит на этапе заложения песчаной подушки. При этом необходимо будет расположить коммуникации так, как они будут идти в конечном итоге, в уже построенном доме. Это требуется для правильной разметки будущих стен.
Как наиболее лаконично можно реализовать заземление электрического щитка, при использовании данной технологии в фундаменте?
Делается это очень просто – под арматурой проводится стальная полоса, к одному концу которой приварены 3 металлических колышка, которые вбиваются в землю. Второй конец полосы идет непосредственно к электрическому щитку.
В доме будет открытая терраса, как избежать «подмораживания» дома в таком случае?
В таком случае делается термовставка из экструзионного пенополистирола.
Цены
За короткий срок передовые технологии проникли в нашу страну, заметно изменили и упростили строительство. «Шведская плита» — одна из новинок последних лет уже прочно вошла в перечень услуг, предоставляемых строительными фирмами по всей стране.
Наряду с традиционным ленточным или свайным фундаментом в их ассортимент входит и шведская плита. Стоимость этой услуги в Москве представлена в таблице ниже.
Особенностью этого типа основания является скрытие всех инженерных коммуникаций в массиве основания дома, повышенная теплоизоляция и относительная лёгкость его сооружения.
Что такое шведский фундамент?
Утеплённое основание не даёт холоду от грунта проникать внутрь помещений через пол, а встроенная в него система водяного обогрева пола первого этажа существенно снижает расходы на отопление дома. Фундамент «шведская плита» применяют обычно при индивидуальном строительстве при высоте здания 3 этажа и меньше.Несмотря на то, что само изготовление этого типа основания здания обойдётся дороже строительства обычного монолитного плитного фундамента, со временем его обладатели оценят его способность уменьшать расходы на отопление жилища.
Шведская плита — технология изготовления
Вот основные этапы сооружения «утеплённой шведской плиты»:
В земле готовится неглубокий котлован, как правило, не глубже 50 см.
На дно котлована насыпается песок, слоем примерно 15 см. Сверху на слой песка укладывается синтетический материал геотекстиль.
Прокладываются трубы отопления, канализации, горячей и холодной воды, монтируется дренажная система.
Поверх засыпается 15 сантиметровый слой гравия.
Сверху на гравий укладываются плиты из полистирола (примерно 10 см), затем гидроизоляция и сверху ещё один слой из плит полистирола (также 10 см).
Монтируются трубы (не металлические!), которые будут впоследствии выполнять функцию водяного тёплого пола. В процессе изготовления трубы накачиваются воздухом, чтобы они не были смяты при заливке бетонной смеси.
На подставках монтируется арматурный каркас будущего основания.
Вся конструкция заливается бетонной смесью и после застывания бетона аккуратно шлифуется.
Кстати, верхняя поверхность уже готова, как черновой пол и на неё можно укладывать напольное покрытие первого этажа здания. Вместе с тем, у некоторых специалистов-строителей данный тип фундамента вызывает ряд вопросов:
Как быть в случае, когда нужно заменить или отремонтировать водопроводные или канализационные трубы? Ведь они вмурованы в железобетонный массив.
Как поведёт себя полистирол через 20-30 лет эксплуатации? Не просядет ли? Сохранит ли свои теплоизоляционные свойства?
Достаточно ли сравнительно тонкого (10 см) слоя бетона для надёжности и прочности конструкции? Ведь обычный плитный фундамент имеет толщину 20-30 см.
Однако, опыт Швеции и Финляндии, где дома с подобным типом строят уже не один десяток лет, убеждает нас в том, что в наших, менее суровых климатических условиях, проблем с фундаментом «шведская плита» быть не должно.
Вопросы и ответы
Как укладывать коммуникации под «шведскую плиту»?
Укладывание коммуникаций происходит на этапе заложения песчаной подушки. При этом необходимо будет расположить коммуникации так, как они будут идти в конечном итоге, в уже построенном доме. Это требуется для правильной разметки будущих стен.
Как наиболее лаконично можно реализовать заземление электрического щитка, при использовании данной технологии в фундаменте?
Делается это очень просто – под арматурой проводится стальная полоса, к одному концу которой приварены 3 металлических колышка, которые вбиваются в землю. Второй конец полосы идет непосредственно к электрическому щитку.
В доме будет открытая терраса, как избежать «подмораживания» дома в таком случае?
В таком случае делается термовставка из экструзионного пенополистирола.
Цены
За короткий срок передовые технологии проникли в нашу страну, заметно изменили и упростили строительство. «Шведская плита» — одна из новинок последних лет уже прочно вошла в перечень услуг, предоставляемых строительными фирмами по всей стране.
Наряду с традиционным ленточным или свайным фундаментом в их ассортимент входит и шведская плита. Стоимость этой услуги в Москве представлена в таблице ниже.
